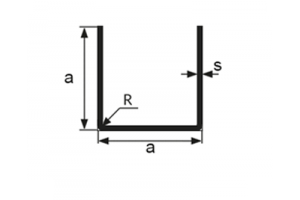

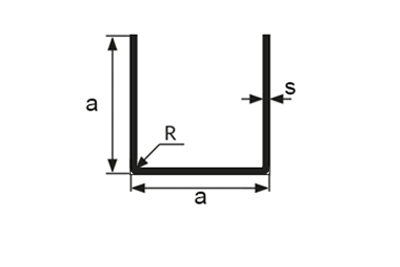

Ceowniki równoramienne

A = pole powierzchni przekroju poprzecznego
M = masa 1 metra
e = odległość od osi I = moment bezwładności
W = wskaźnik wytrzymałości przekroju
i = promień bezwładności
Gęstość obliczeniowa = 7,85 g/cm3
PN-EN 10162:2005
Zakres a i h dopuszczalne odchyłki
w klasie dokładności wykonania
zwykłej [mm] podwyższonej [mm]
h a h a
do 40 ±1,0 ±1,0 ±0,5 ±1,0
powyżej 40 do 60 ±1,5 ±1,5 ±0,75 ±1,0
powyżej 60 do 160 ±2,0 ±2,5 ±1,0 ±1,5
powyżej 160 ±2,5 ±1,5
a x a s Rmax M A ex ey Ix ly Wx Wy ix iy
[mm] [mm] [mm] [kg] [cm2] [cm] [cm] [cm4] [cm4] [cm3] [cm3] [cm] [cm]
20 x 20 1,5 2,0 0,64
20 x 20 2,0 3,0 0,83
25 x 25 1,5 2,0 0,93
25 x 25 2,0 3,0 1,05
30 x 20 1,5 2,0 0,75 0,96 1,50 0,65 1,37 0,39 0,91 0,29 1,19 0,64
30 x 20 2,0 3,0 0,97 1,23 1,50 0,69 1,69 0,49 1,12 0,37 1,17 0,63
30 x 30 1,50 2,0 0,99 1,26 1,50 1,09 1,98 1,19 1,32 0,63 1,25 0,97
30 x 30 2,00 3,0 1,30 1,65 1,50 1,12 2,50 1,53 1,67 0,82 1,23 0,96
40 x 15 1,50 2,00 0,75 0,96 2,00 0,39 2,13 0,19 1,06 0,17 1,49 0,45
40 x 15 2,0 3,0 0,97 1,23 2,00 0,42 2,62 0,24 1,31 0,22 1,46 0,44
40 x 20 1,5 2,0 0,87 1,11 2,00 0,58 2,68 0,44 1,34 0,31 1,56 0,63
40 x 20 2,0 3,0 1,14 1,45 2,00 0,60 3,40 0,55 1,70 0,40 1,53 0,62
40 x 20 3,0 4,0 1,63 2,08 2,00 0,65 4,56 0,76 2,28 0,56 1,48 0,60
40 x 25 2,00 3,00 1,28 1,63 2,00 0,81 4,07 1,03 2,03 0,61 1,58 0,79
40 x 25 3,0 4,0 1,87 2,38 2,00 0,85 5,59 1,44 2,79 0,87 1,53 0,78
40 x 30 2,0 3,0 1,44 1,83 2,00 1,02 4,79 1,71 2,40 0,86 1,62 0,97
40 x 30 3,0 4,0 2,07 2,64 2,00 1,08 6,49 2,38 3,25 1,24 1,57 0,95
40 x 35 2,0 3,0 1,60 2,03 2,00 1,24 5,51 2,61 2,76 1,15 1,65 1,13
40 x 35 3,0 4,0 2,31 2,94 2,00 1,28 7,52 3,66 3,76 1,66 1,60 1,12
40 x 35 4,0 6,0 2,94 3,74 2,00 1,37 8,89 4,49 4,49 2,11 1,55 1,10
40 x 40 2,0 3,0 1,77 2,25 2,00 1,15 6,29 3,79 3,15 1,49 1,67 1,30
40 x 40 3,0 4,0 2,54 3,24 2,00 1,52 8,55 5,30 4,27 2,14 1,62 1,28
40 x 40 4,0 6,0 3,25 4,14 2,00 1,60 10,29 6,55 5,14 2,73 1,58 1,26
50 x 20 2,0 3,0 1,28 1,63 2,50 0,54 5,72 0,60 2,29 0,41 1,87 0,60
50 x 20 3,0 4,0 1,84 2,34 2,50 0,59 7,71 0,82 3,08 0,58 1,82 0,59
50 x 25 2,0 3,0 1,44 1,83 2,50 0,73 6,88 1,12 2,75 0,63 1,94 0,78
50 x 25 3,0 4,0 2,07 2,64 2,50 0,78 9,37 1,56 3,75 0,91 1,88 0,77
50 x 30 2,0 3,0 1,60 2,03 2,50 0,93 8,03 1,86 3,21 0,90 1,99 0,96
50 x 30 3,0 4,0 2,31 2,94 2,50 0,98 11,02 2,61 4,41 1,29 1,94 0,94
50 x 35 2,0 3,0 1,75 2,23 2,50 1,13 9,18 2,85 3,67 1,2 2,03 1,13
50 x 35 3,0 4,0 2,57 3,28 2,50 1,18 12,89 4,06 5,16 1,75 1,98 1,11
50 x 35 4,0 6,0 3,25 4,14 2,50 1,26 15,37 4,99 6,15 2,22 1,93 1,10
50 x 40 3,0 4,0 2,78 3,54 2,50 1,41 14,34 5,82 5,74 2,25 2,01 1,28
50 x 40 4,0 6,0 3,56 4,53 2,50 1,47 17,51 7,28 7,01 2,88 1,97 1,27
50 x 50 3,0 4,0 3,25 4,14 2,50 1,86 17,66 10,78 7,06 3,43 2,07 1,61
50 x 50 4,0 6,0 4,19 5,34 2,50 1,93 21,74 13,56 8,70 4,41 2,02 1,59
60 x 30 2,0 3,0 1,75 2,23 3,00 0,85 12,28 1,99 4,09 0,93 2,34 0,94
60 x 30 3,0 4,0 2,54 3,24 3,00 0,90 17,03 2,80 5,68 1,34 2,29 0,93
60 x 40 3,0 4,0 3,00 3,83 3,00 1,31 21,89 6,27 7,30 2,33 2,39 1,28
60 x 40 4,0 6,0 3,88 4,94 3,00 1,37 26,97 7,87 8,99 3,00 2,34 1,26
70 x 40 3,0 4,0 3,25 4,14 3,50 1,23 31,39 6,64 8,97 2,39 2,75 1,27
70 x 40 4,0 6,0 4,19 5,34 3,50 1,28 38,92 8,38 11,12 3,09 2,70 1,25
70 x 40 5,0 8,0 5,06 6,45 3,50 1,34 45,11 9,90 12,89 3,73 2,64 1,24
70 x 50 3,0 4,0 3,72 4,74 3,50 1,64 38,12 12,31 10,89 3,66 2,84 1,61
70 x 50 4,0 6,0 4,81 6,13 3,50 1,70 47,65 15,66 13,62 4,75 2,79 1,60
70 x 50 5,0 8,0 5,84 7,45 3,50 1,77 55,75 18,64 15,93 5,77 2,74 1,58
80 x 40 3,0 4,0 3,52 4,48 4,00 1,14 43,51 7,00 10,88 2,45 3,12 1,25
80 x 40 4,0 6,0 4,51 5,74 4,00 1,21 53,54 8,83 13,39 3,16 3,05 1,24
80 x 40 5,0 8,0 5,46 6,95 4,00 1,27 62,42 10,47 15,60 3,83 3,00 1,23
80 x 45 4,0 6,0 4,82 6,14 4,00 1,41 59,32 12,29 14,83 3,97 3,11 1,42
80 x 45 5,0 8,0 5,84 7,45 4,00 1,47 69,51 14,67 17,38 4,83 3,06 1,40
80 x 45 6,0 9,0 6,80 8,67 4,00 1,53 78,05 16,75 19,51 5,63 3,00 1,39
80 x 50 4,0 6,0 5,13 6,53 4,00 1,61 65,04 16,51 16,26 4,87 3,16 1,58
80 x 50 5,0 8,0 6,24 7,95 4,00 1,67 76,50 19,96 19,12 5,92 3,10 1,57
80 x 50 6,0 9,0 7,31 9,31 4,00 1,73 86,77 22,64 21,69 6,92 3,05 1,56
80 x 60 4,0 6,0 5,75 7,33 4,00 2,04 76,67 27,36 19,17 6,90 3,23 1,93
80 x 60 5,0 8,0 7,02 8,95 4,00 2,10 90,64 32,83 22,66 8,42 3,18 1,92
80 x 60 6,0 9,0 8,25 10,51 4,00 2,16 103,24 37,87 25,81 9,86 3,13 1,90
80 x 70 4,0 6,0 6,39 8,14 4,00 2,47 88,23 41,79 22,06 9,23 3,29 2,27
80 x 70 5,0 8,0 7,81 9,95 4,00 2,54 104,66 50,28 26,17 11,28 3,24 2,25
80 x 70 6,0 9,0 9,20 11,71 4,00 2,60 119,70 58,26 29,92 13,25 3,20 2,23
90 x 40 4,0 6,0 4,82 6,14 4,50 1,14 71,03 9,21 15,78 3,22 3,40 1,23
90 x 40 5,0 8,0 5,85 7,45 4,50 1,20 83,20 10,96 18,49 3,91 3,34 1,21
90 x 50 4,0 6,0 5,45 6,94 4,50 1,53 85,83 17,25 19,07 4,97 3,52 1,58
90 x 50 5,0 8,0 6,63 8,45 4,50 1,59 101,28 20,63 22,51 6,05 3,46 1,56
90 x 60 4,0 6,0 6,08 7,74 4,50 1,94 100,63 28,63 22,36 7,05 3,61 1,92
90 x 60 5,0 8,0 7,42 9,45 4,50 2,00 119,36 34,42 26,53 8,61 3,55 1,91
90 x 60 6,0 9,0 8,72 11,11 4,50 2,06 136,55 39,84 30,34 10,11 3,51 1,89
100 x 40 3,0 4,0 3,95 5,04 5,00 1,03 72,84 7,50 14,57 2,53 3,80 1,22
100 x 40 4,0 6,0 5,13 6,54 5,00 1,08 91,58 9,55 18,32 3,28 3,74 1,21
100 x 40 5,0 8,0 6,24 7,95 5,00 1,14 107,71 11,39 21,54 3,98 3,68 1,20
100 x 50 3,0 4,0 4,43 5,64 5,00 1,40 86,96 13,99 17,39 3,89 3,93 1,58
100 x 50 4,0 6,0 5,75 7,33 5,00 1,46 110,01 17,95 22,00 5,07 3,87 1,56
100 x 50 5,0 8,0 7,02 8,95 5,00 1,51 130,34 21,55 26,07 6,18 3,82 1,55
100 x 60 4,0 6,0 6,38 8,13 5,00 1,85 128,45 29,80 25,69 7,19 3,97 1,91
100 x 60 5,0 8,0 7,81 9,95 5,00 1,91 152,92 35,93 30,58 8,79 3,92 1,90
100 x 60 6,0 9,0 9,16 11,67 5,00 1,97 174,62 41,55 34,92 10,32 3,87 1,89
100 x 70 4,0 6,0 7,02 8,94 5,00 2,27 146,91 45,57 29,38 9,64 4,05 2,26
100 x 70 5,0 8,0 8,60 10,95 5,00 2,33 175,46 55,07 35,09 11,80 4,00 2,24
100 x 70 6,0 9,0 10,14 12,91 5,00 2,39 201,97 64,07 40,39 13,90 3,95 2,23
120 x 50 4,0 6,0 6,38 8,13 6,00 1,33 169,58 19,10 28,26 5,51 4,57 1,53
120 x 50 5,0 8,0 7,81 9,95 6,00 1,39 202,01 23,00 33,67 6,37 4,51 1,52
120 x 50 6,0 9,0 9,20 11,71 6,00 1,44 232,02 26,61 38,67 7,46 4,45 1,51
120 x 60 4,0 6,0 7,01 8,93 6,00 1,71 196,50 31,81 32,75 7,41 4,69 1,89
120 x 60 5,0 8,0 8,59 10,95 6,00 1,76 235,10 38,48 39,18 9,08 4,63 1,87
120 x 60 6,0 9,0 10,10 12,87 6,00 1,82 269,83 44,63 44,97 10,67 4,58 1,86
120 x 70 4,0 6,0 7,65 9,74 6,00 2,10 223,48 48,73 37,25 9,95 4,79 2,24
120 x 70 5,0 8,0 9,38 11,95 6,00 2,16 268,15 59,07 44,69 12,20 4,47 2,22
120 x 70 6,0 9,0 11,08 14,11 6,00 2,21 310,07 68,90 51,68 14,39 4,69 2,21
120 x 80 4,0 6,0 8,27 10,54 6,00 2,51 250,40 70,35 41,73 12,81 4,87 2,58
120 x 80 5,0 8,0 10,16 12,95 6,00 2,57 301,36 85,53 50,21 15,75 4,82 2,57
120 x 80 6,0 9,0 12,02 15,27 6,00 2,63 347,88 99,76 57,98 18,58 4,77 2,56
140 x 50 4,0 6,0 7,02 8,94 7,00 1,23 245,52 20,03 35,07 5,32 5,24 1,50
140 x 50 5,0 8,0 8,59 10,95 7,00 1,30 296,00 24,10 42,40 6,49 5,21 1,49
140 x 50 6,0 9,0 10,14 12,91 7,00 1,33 338,59 28,05 48,37 7,64 5,12 1,47
140 x 60 4,0 6,0 7,63 9,73 7,00 1,58 282,43 33,49 40,35 7,85 5,39 1,85
140 x 60 5,0 8,0 9,38 11,95 7,00 1,64 339,17 40,58 48,45 9,30 5,33 1,84
140 x 60 6,0 9,0 11,08 14,11 7,00 1,68 392,49 47,24 56,07 10,95 5,27 1,83
